Өнім Сипаттамасы

DWP22x - бұл екі аналогтық кірісті (MIC / line) Dante және екі Dante арналарына, теңдестірілген XLR шығыстарына түрлендіретін ықшам Данта интерфейсі. Әрбір кіріс мүмкіндіктері Реттелетін пайда (-20DB + 20DB), ауыспалы 48V PHANTOM PHANTOM және сигнал / клип жарық диодтары. 24 биттік жоғары ажыратымдылықтағы конверсиямен, ол аудио сапасын қамтамасыз етеді. Құрылғы POE және 24V ток қуатын қолдайды, ал алдыңғы панельді қуат және желілік синхрондау күйі бар.

Неліктен біздің өнімді таңдау керек?

1. Компанияның инновациялық

FHB AUDIO инновациямен басқарылады. Біз сізге және біздің дилерлік желімізге пайдалы болатын уақытты үнемдеу әдістерін беретін жаңа технологияларды үнемі дамытып жатырмыз. Біздің инновациялық шешімдеріміз күнделікті қолдануға және біздің өнімдеріміздің орнатылған уақытын қалай төмендетуге, техникалық қызмет көрсету талаптарын азайтуға, өнімділікті арттыруға және сізге ұзаққа созылатын сенімділікті қамтамасыз етуге бағытталған.

2. Кең және терең өнімдер желісі

Біз 200-ден астам аудио және видео өнімдерін, сондай-ақ Дантаның өнімдерін, сондай-ақ Данте өнімдері, мысалы Данте сигналдық процессор, Dante Interface машинасы, Dante Bluetooth панелі, Данте микрофоны және Данте спикері және т.б. ...

Біздің салалық жетекші қолдау тобы сізге қажетті өнімді таңдау және дұрыс жүйенің шешімдерін ұсыну оңай.

3. Кәсіби және жылдам қызмет көрсету

Тапсырыс берушіге ұсыныстар мен шешімдерді ұсыну үшін тәулік бойы онлайн қызметтер.

Сатудан кейінгі техникалық қолдау / Өнімді техникалық қызмет көрсету

Сымды / орнату / жөндеу нұсқауы

4. OEM / ODM шешімдері

Кәсіби жүйе дизайнерлері сіздің қажеттіліктеріңізді қанағаттандыру үшін өнімді таңдау және жүйелік дизайнға көмек көрсету.

Негізгі ерекшеліктері:

DWP22x екі кіріс / шығыс үшін Dante интерфейсін ұсынады

• Екі стандартты XLR MIC немесе Line аудио арналары Dante желісіне ауыстырыңыз

• Әр кірісте MIC / LINE таңдалады

• Әр енгізу арнасы үшін -20 дБ-ден + 20дБ-қа дейін реттелетін MIC / LINE

• Конденсатор микрофонының әр кірісіне 48 Вт қуаты ауысады

• Әр аудио кіріс сигналы / клип алдыңғы панельде жарық диоды

• Dante желісінен екі XLR теңгерімді аудио шығыс сызығы

• Артқы панельдегі екі шығыс арнасы (екі XLR шығысқа сәйкес)

• Жоғары ажыратымдылықтағы 24 бит аналогты сандық және сандыққа аналогтыққа түрлендіреді

• ЖШД Алдыңғы панельдегі қуат және желіні синхрондау күйін көрсетеді

• 24в.4vdc электрмен жабдықтау немесе PoE-мен жұмыс істейді

• POE-мен қалыпты жұмыс Желілік қосқышты қосыңыз

Өнім сипаттамасы

Dante желісі Line / MIC шығыстарына дейін
Шығоры	XLRX2, 5P шешілетін терминал блогы
Шығу деңгейі	-10 DBU номиналды (сызық) -10 DBU номиналды (MIC)
Шығу деңгейі	+10 DBU максимумы
Шығу кернеуі	+ 20DBU (@ 0DB шығысы пайда)
Шығу кедергісі	150 ω теңдестірілген; 75 ω теңгерімсіз
Жиілікті жауап	20 Гц-ке дейін 20 кГц (± 0,5 дБ)
Thd + n	<0,1%
Шу	<-75 дБ
CMRR	> 65 дБ (50 Гц-ден 120 Гц-ге дейін)
Dante желісіне MIC / LINE кірістері
Микро
КІРІС	Xlr x 2
Табыс табу	Конденсатор микрофоны: 40 дБ
Динамикалық микрофон:	60 дБ
+4 DBU үшін енгізу деңгейі	-36 DBU (конденсатор) -56 dbu (динамикалық) -36 DBU (максимум)
Кіріспе	40 о
Phantom Power	48 v
Жиілікті жауап	20 Гц-ке дейін 20 кГц (± 0,5 дБ)
Thd + n	<0,1%
Шу +4 ДБУ-дан төмен:	<-70 дБ
CMRR	> 70 дБ (50 Гц-ден 120 Гц-ге дейін)
Айлақ	<85 дБ (20 Гц-ке дейін 20 кГц)
Желілік кіріс
КІРІС	Xlr x 2
+4 DBU үшін енгізу деңгейі	+4 DBU (теңгерімді); -10 DBV (теңгерілмеген)
Кіріспе	> 40 О
Жиілікті жауап	20 Гц-ке дейін 20 кГц (± 0,5 дБ)
Thd + n	<0,1%
Шу +4 DBU	<-75 дБ
CMRR	> 60 дБ (50 Гц-ден 120 Гц-ге дейін)
Айлақ	<75 дБ (1 кГц, кез-келген микрофонға кез келген жол), <70 дБ (20 Гц-ке дейін 20 кГц)
Данте арнасы
Таратқыштар / қабылдағыштар	2/2
Беріліс бағамы	100 мбит / с
Дролаю	16/24/32 бит
Іріктеу жылдамдығы	44.1 кГц, 48 кГц.
Dante интерфейсі	Rj45 джек
Қуат қосылымдары	2 евро терминалы, қуат ұясы
Қуатты талап ету	24 VDC @ 180 MA PLUS қосылған Phantom жүктемелер немесе POE
Өлшемдер	116mm (W) × 114.5мм (H) × 53.1mm (D) - DWP22x-АҚШ
Өлшемдер	87mm (W) × 87,5 мм (H) × 53.1mm (D) - DWP22x-EU
Салмағы: 0,29 кг - DWP22x-АҚШ	0,29 кг - DWP22x-АҚШ 0,28 кг - DWP22x-EU

Өнімді қолдану

2CH Dante интерфейсі 2 MIC / LINE кірісі x 2 Шығарылымдар x 2 шығыс интерфейсінің панелі, мысалы, конференциялық кабинеттер, тікелей эфир студиялары және AV жүйелері, мұнда сенімді дант-аналогтық және аналогтық, аналогтық, аналогтық, қосарланған форматта қажет. Оның қабырғаға орнатылған дизайны жоғары сапалы аудио жұмысын қамтамасыз ету кезінде әртүрлі орталарға таза және тиімді интеграцияға мүмкіндік береді.

Өнімнің жұмысы

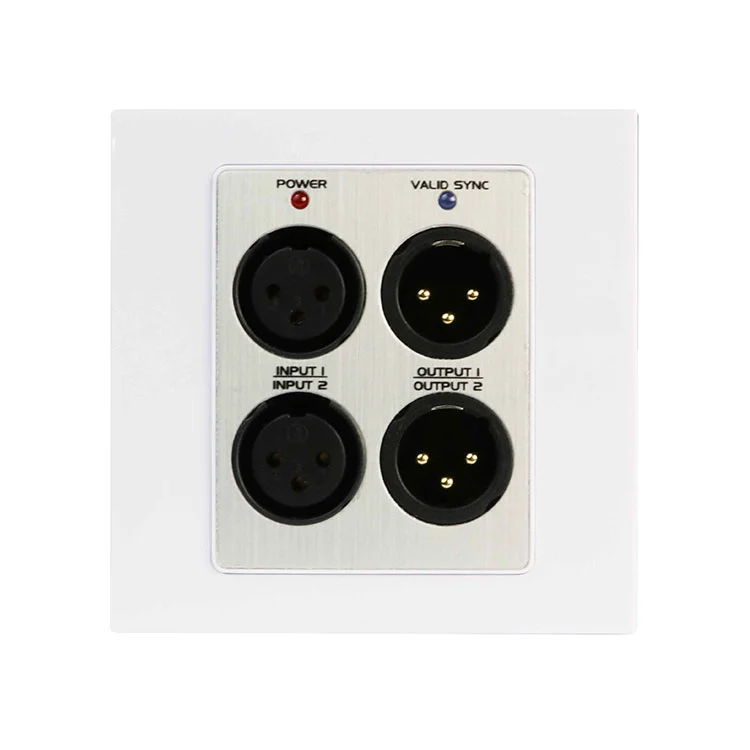

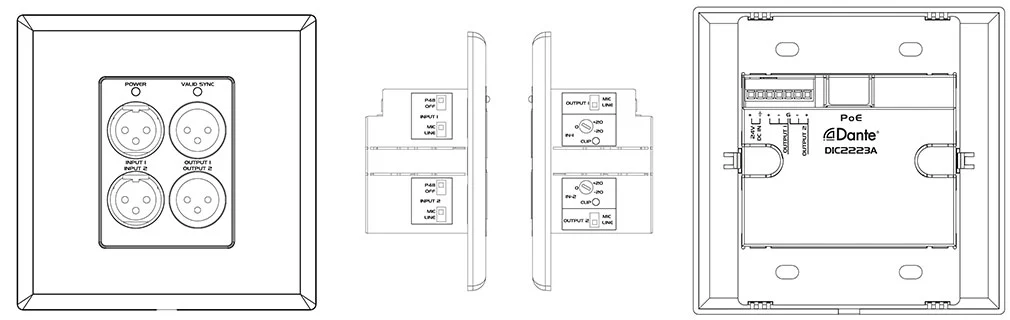

Dante Interface With Mic Line 2 Inputs X 2 Outputs

1. Екі XLR кірісі, микро немесе дыбыстық сигналды қабылдаңыз.

2. Екі XLR шығысы, микро немесе дыбыстық сигнал үшін таңдалады.

3. Қуат жарық диоды индикаторы.

4. Синхрондад.л.с. Данте желісінің күйін көрсетеді.

5. Кіріс таңбасы

Жол:Теңгерімді немесе теңгерілмеген желі көзін қабылдайды.

Микро:Динамикалық немесе конденсатор микрофонының сигналын қабылдайды.

48V:OnDenser микрофонын қосқан кезде 48 Вт қуатын қамтамасыз етеді.

6. Шығару селекторы:t Әр түрлі алу диапазоны бар сызықтар немесе микрофон.

7. Кіріске кірісуді бақылау:ACH енгізу арнасындағы кіріс сигналының пайда деңгейін реттеңіз.

8. Әр енгізу арнасында жарық диоды

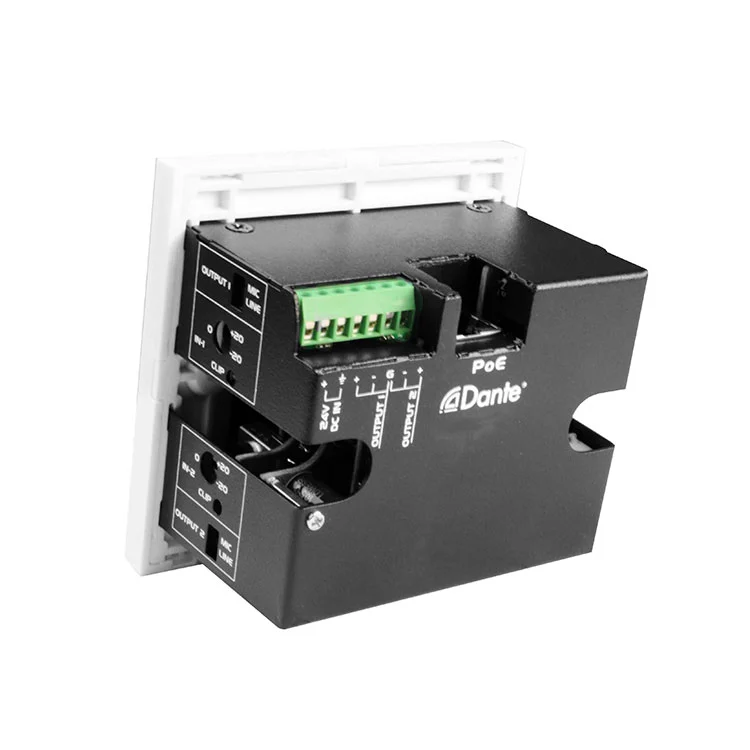

9. Евро терминалының шығуы:

Дантаның екі арнасын аналогтық шығыстарға түрлендіреді. Бұл екі шығыс N Алдыңғы панельге параллель.

10.RJ45 порты:CAT5 көмегімен Dante желісіне қосыла алады.

Ескерту:POE-қосылған желілік қосқышты пайдалану кезінде DWP22x PoE-дан жұмыс істеуге және пайдалануға болады.

11. Қуат:DC 24V-ге 24V-ге дейін TERVINAL блогына немесе DC кіріс ұясына қосыңыз. ЕСКЕРТПЕ: Егер DC 24V және PoE екі де болса да, екеуі де DWP22x-ке бар болса, құрылғы DC 24V-ден жұмыс істейді. DC 24V жойылған кезде, қуат POE қуатына автоматты түрде ауысады.
