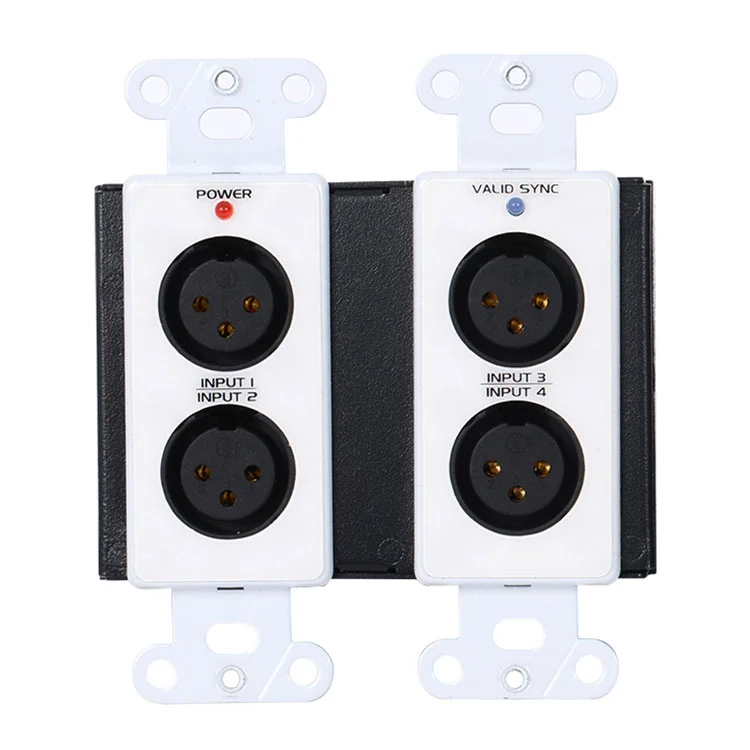

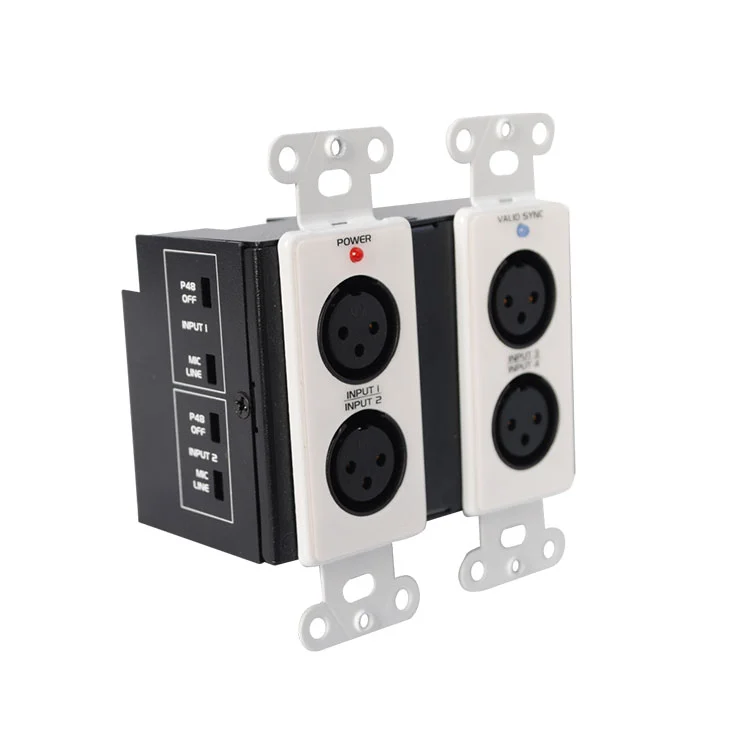

Өнім Сипаттамасы

DWP42L - бұл аналогтық және сандық аудио арасында ерекше өнімділігі бар аналогтық және сандық аудио бар жан-жақты желілік интерфейс. Төрт аналогтық кірістер (микро және сызық деңгейлері арасында ауыспалы және реттелетін пайдасы бар) және Dante-аналогтық екі шығыс, бұл шағын қондырғы бізді стандартты түрде орнатады. SM CAT5 кабелін пайдаланып Ethernet арқылы қосылыңыз және Ultra Controller бағдарламалық жасақтамасы арқылы Ultra Controller бағдарламасы арқылы Ultra-inture Shooth Shipping бағдарламалық жасақтамасы үшін. Біздің толық Dante экожүймейміз DSP процессорлары, желілік микрофондар, динамиктер және кешенді аудио желілерге арналған қосымша интерфейс шешімдері бар.

Негізгі ерекшеліктері:DWP42L таңдалатын MIC / LINE режимдері, әр ұсыныстың реттелетін пайда (-20DB + 20DB) және конденсатор микрофондары үшін 48V фантомдық қуаты бар төрт XLR кірістері бар. Ол аналогтық сигналдарды Dante Network Audio-ға 24 биттік жоғары ажыратымдылықтағы конверсиямен түрлендіреді, жоғары шу шығарылған, жоғары дәлдікті қамтамасыз ету. Құрылғы сонымен қатар артқы панельдегі Dante-ден аналогтық шығыс (теңгерімді / теңгерілмеген) қамтамасыз етеді. PoE немесе 24V тұрақты ток параметрлері, алдыңғы панельдің күйі жарық диоды және премиум микрофонды алдын-ала толтырады, кәсіби қондырғылар үшін сенімді, эфирге сапалы дыбысты ұсынады.

ЖИІ ҚОЙЫЛАТЫН СҰРАҚТАР:

С: Сіз өндірушісіз бе?

Ж: Ия. Біз Шэньчжэньде орналасқан өндірушіміз.

С: Сіз OEM немесе ODM шешімін бере аласыз ба?

Ж: Иә, біз OEM немесе ODM шешімін ұсына аламыз, бұл клиенттің талаптарына байланысты.

С: Өнімдеріңіз кез-келген сертификатталған ба?

Ж: Ия, бізде бит, сертификаттар бар.

С: Сіз қандай дант өнімдерін бере аласыз?

Ж: Біз Данте ерітіндісіне, мысалы Данте ДСП, Данте аудио қабылдағышы, Данте IO, Данте микрофоны, Данте спикері ...

Өнім сипаттамасы

Dante желісіне MIC / LINE кірістері
Кіру:	Xlr (әйел) x 4
Алу ауқымы	-20 ~ +20
Кіріспе	> 2.5 K_ (микро); > 5 K_ (жол)
Phantom Power	48 VDC, қосалқыт
Жиілікті жауап	20 Гц-ке дейін 20 кГц (± 0,5 дБ)
Thd + n	<0,1%
Шу +4 DBU	<-70 дБ
CMRR	> 65 дБ (50 Гц-ден 120 Гц-ге дейін)
Данте желісі шығады
Шығоры	2, теңгерімді / теңгерімсіз, алынбалы терминалдар блогы
Шығу деңгейі	+4 DBU (номиналды) теңгерімді; -10 DBV (номиналды) теңгерімсіз, таңдалады
Шығу кернеуі	+ 20DBU (@ 0DB шығысы пайда)
Шығу кедергісі	150 _ теңдестірілген; 75 _ теңгерімсіз
Жиілікті жауап	20 Гц-ке дейін 20 кГц (± 0,5 дБ)
Thd + n	<0,1%
Шу	<-80db
Айлақ	<85 дБ (20 Гц-ке дейін 20 кГц)
Данте арнасы
Таратқыштар / қабылдағыштар	2/2
Беріліс бағамы	100 мбит / с
Дролаю	16/24/32 бит
Іріктеу жылдамдығы	44.1 кГц, 48 кГц.
Dante интерфейсі	Rj45 джек
Қуат қосылымдары	2 евро терминалы
Қуат талаптары	24 VDC @ 180 MA PLUS қосылған Phantom жүктемелер немесе POE
Өлшем	116mm (W) × 114.5Мм (H) × 53.1mm (D)
Салмағы: 0,36 кг - DWP22L-АҚШ	370г

Өнімнің жұмысы

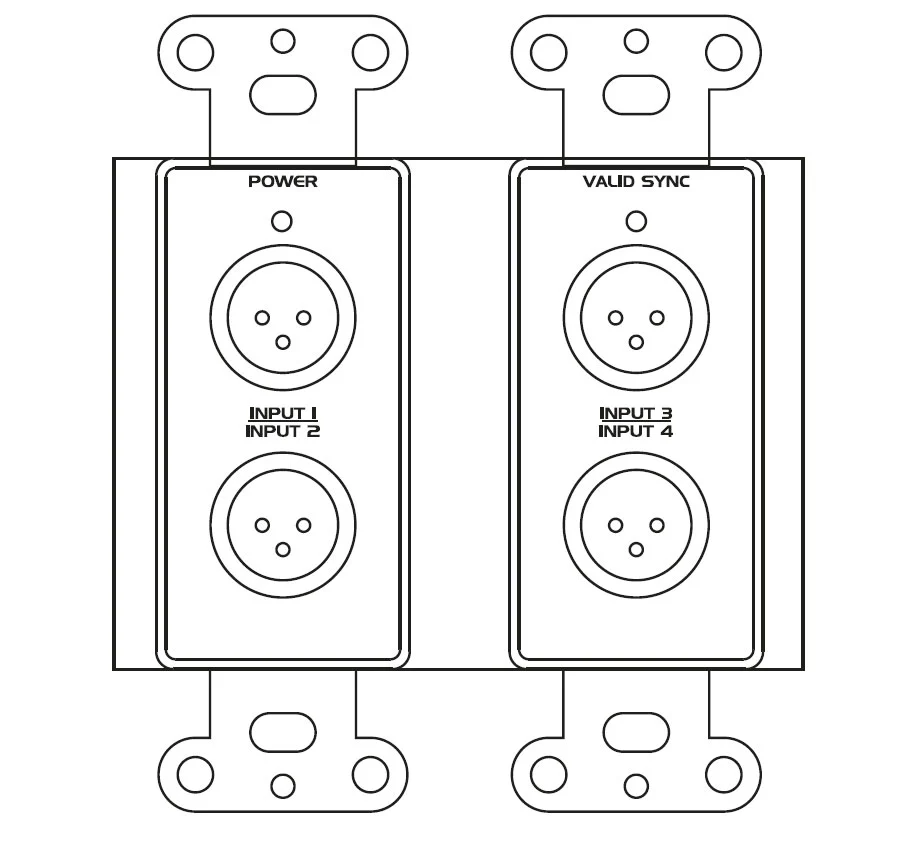

4ch Dante Audio Interface

1. XLR кірістері, микро немесе сызық дыбыстық сигналын қабылдаңыз.

2. Қуат жарық диоды индикаторы.

3. Синхронд.ылнымдық диод Dante Network күйін көрсетеді.

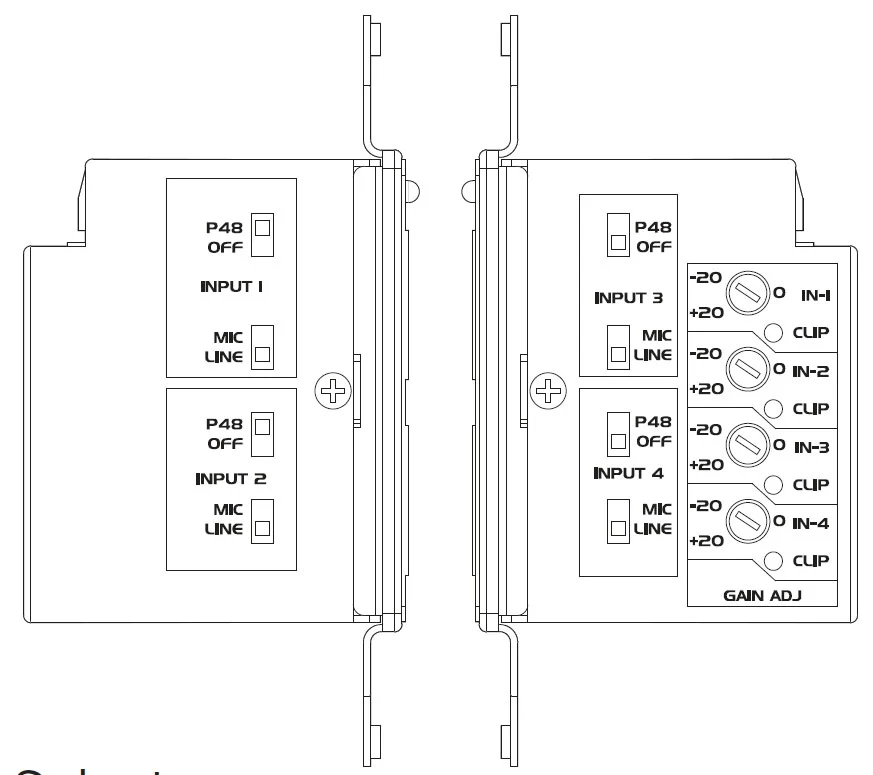

4ch Dante Audio Interface

4. XLR кіріс селекторы

Жол:Теңгерімді немесе теңгерілмеген желі көзін қабылдайды.

Микро:Динамикалық немесе конденсатор микрофонының сигналын қабылдайды.

P48V:Конденсатор микрофонын қосқан кезде 48 Вт қуатын қамтамасыз етеді.

5. Кіріске кірісуді басқару:Әр енгізу арнасындағы кіріс сигналының деңгейін реттеңіз.

6. Әрбір кіріс арнасында жарық диоды

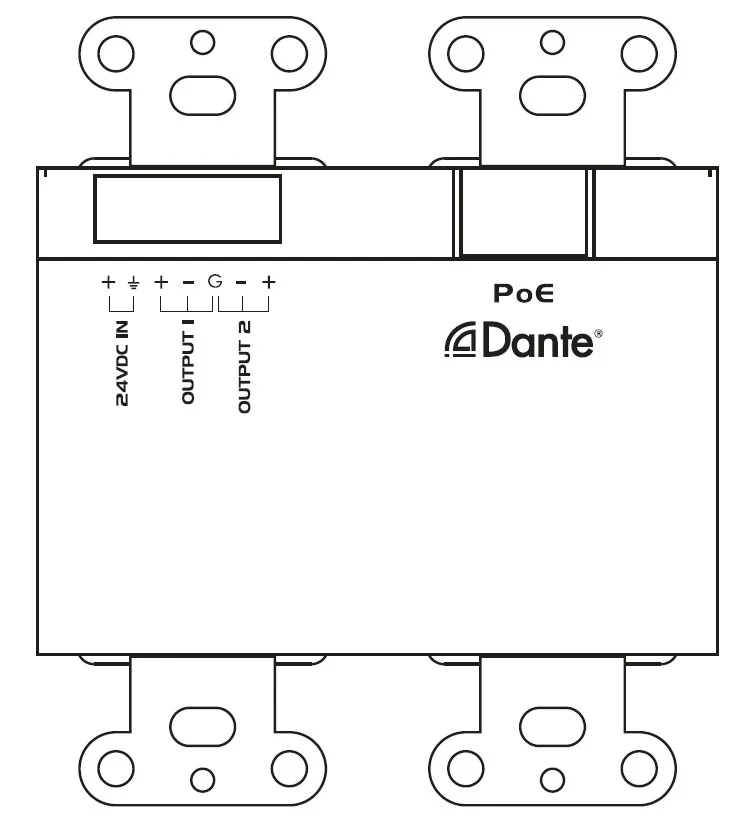

4ch Dante Audio Interface

7. Евро терминалының шығуы:Дантаның екі арнасын аналогтық шығыстарға түрлендіреді.

8. RJ45 порты:Dante желісіне қосылу үшін CAT5 кабелін пайдалану.

Ескерту:POE-қосылған желінің қосқышын пайдалану кезінде DWP42L POE-дан жұмыс істеуге және пайдалануға болады.

9. Қуат:DC 24V-ге 24V-ге дейін TERVINAL блогына немесе DC кіріс ұясына қосыңыз.

Ескерту:Егер DC 24V және POE екеуі де DWP42L-ге тең болса, бұл құрылғы DC 24V-ден жұмыс істейді. DC 24V жойылған кезде, қуат POE қуатына автоматты түрде ауысады.

Өнімді қолдану

Dante интерфейсі (4 x Mic / Line кірісі, 2 x жолдары) - бұл кәсіби аудио-қондырғыларда біркелкі интеграциялауға арналған, жан-жақты аудио желілік интерфейс шешімі. Ол аналогтық және Dante сандық аудио, PLS арасында екі бағытты түрлендіруге мүмкіндік береді

1. Тікелей дыбыс және оқиға өндірісі

• Микрофондарды, құралдарды немесе сызық деңгейі көздерін (мысалы, араластырғыштар, араластырғыштар, ойнату құрылғылары) бірнеше кезеңдер немесе аймақтар бойынша кідірістің төмендеуі үшін Dante желісіне қосыңыз.

• Дантегіш миксерден өңделген дыбысты аналогтық күшейткіштерге, мониторларға немесе жазу құрылғыларына жіберіңіз.

2. Конференция және жүйелер

• Аналогты микрофондарды (мысалы,, PDIOM MICS, PDIOM MICS, панельдік MICS) икемді маршруттау және өңдеу үшін Дантехникалық консервілеу жүйесіне біріктіріңіз.

• Dante Audio Audio арналарына жиналыс бөлмелері, аудиториялар, дәрісханалар немесе дәрісханалардағы маңдай күшейткіштеріне шығарыңыз.

3. Тарату және жазу студиялары

• Аналогты көздерді (MICS, аспаптар, аспаптар, сыртқы беріліс) цифрландырыңыз және оларды Dante-дан жазу, ағындар немесе таратылым үшін жіберіңіз.

• Dante Feeds (мысалы,, DAW, Intercom сигналдары) Аналогтық мониторларға, құлаққаптарға немесе өңдеу жабдықтарына жіберіңіз.

4. Ғибадатхана және қойылымдар үйі

• Cheur Mics, аспаптар немесе ауызша сөздерді жазып, оларды Данте арқылы (Жазу жүйелері немесе тікелей эфирлер).

• Dante ойнату жолдары немесе хабарландырулар немесе хабарландырулар Analog Zone динамиктеріне немесе кешіктіріп көрсеткілерге бағыттаңыз.

5. Орнатылған дыбыс және қонақжайлылық

• Фондық музыканы (BGM) жүйелер, пейджинг MICS немесе аналогтық ақпарат көздерін орталықтандырылған басқару үшін Dante желісіне қосыңыз.

• Желілік дыбыс (мысалы, бағдарлама, апаттық ескертулер, апаттық ескертулер) қонақүйлердегі, мейрамханалардағы немесе бөлшек сауда орындарындағы аналогтық күшейткіштерге.
