4 MIC және LINE INPUTS Dante интерфейсі

Shenzhen FHB Audio Temice Team Co. Co., Ltd, негізінен Данте, Данте, Данте интерфейсі, дыбыстық жүйе, көптеген жылдық тәжірибесі бар SHANE өндірушісі және жеткізушісі. Сізбен іскерлік қарым-қатынас орнатуға үміттенемін.

Үлгі:DB0404

Сұрау жіберу

Өнім Сипаттамасы

DB0404 - Analog-Analog-internion-тан жасалған Analog-аналогтық интерфейс, екі бағытта, аналогтық шығу және аналогтық кірістерді Dante-ге ұқсас.

RJ45 портын Ethernet бағдарламасына стандартты CAT5 кабелімен қосыңыз, содан кейін Dante желісіне ең аз кідіріспен сигналдарды бағыттау үшін Данте контроллерін қолданыңыз. Бұл басқа дантпен үйлесімді құрылғылармен біркелкі интеграцияны қамтамасыз етеді.

Негізгі ерекшеліктері:

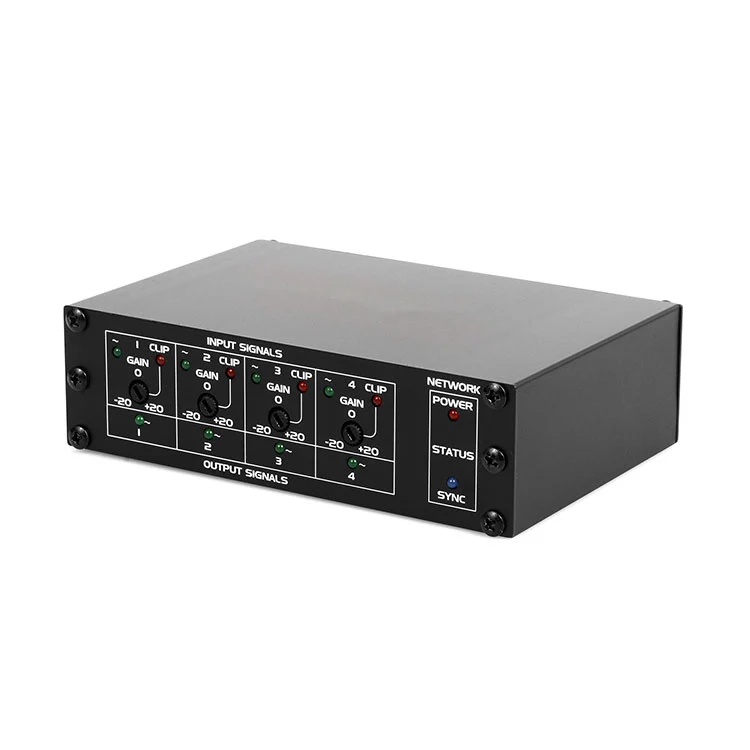

DB0404 - бұл төрт аналогтық кірісті ұсынатын ықшам, жоғары сапалы Dante интерфейсі (гигиен / сызық арасында ауыспалы / Phantom Power) және төрт теңдестірілген аналогтық шығыс, барлығы дантпен толығымен.

✔ 24 биттік A / D & D / D / Aristore Audio үшін түрлендіру

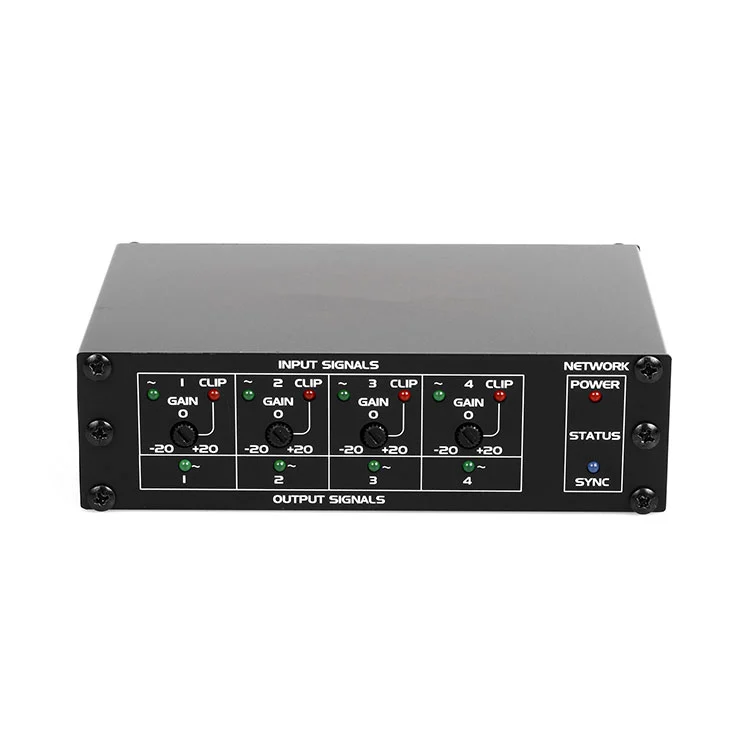

✔ Нақты уақыттағы мониторинг үшін клип / сигналдық жарық диодтары

✔ 48V Phantom Power барлық Mic кірістерінде

✔ PoE немесе 24VDC қуат параметрлері

✔ Данте желісін синхрондау және қуат күйінің көрсеткіштері

Бұл студиялар, тірі дыбыс және таратылым үшін өте жақсы, ол кез-келген Дантаның экожүйесіне біркелкі интеграцияны қамтамасыз етеді.

Өнім сипаттамасы

Данте желісі Деңгейлік деңгейге шығады
Шығоры	5p Алынбалы терминалды блок, теңгерімді / теңгерімсіз
Шығу деңгейі	-10 DBU номиналы
Шығу деңгейі	+10 DBU максимумы
Шығарылатын кернеу:	+ 20DBU (@ 0DB шығысы пайда)
Шығу кедергісі	150 _ теңдестірілген; 75 _ теңгерімсіз
Жиілікті жауап	20 Гц-ке дейін 20 кГц (± 0,5 дБ)
Thd + n	<0,1%
Шу	<-75db
Айлақ	<85 дБ (20 Гц-ке дейін 20 кГц)
Dante желісіне MIC / LINE кірістері
Микро
КІРІС	7 ПИН-кодты үгітілген евро терминалы
Табыс табу	Конденсатор микрофоны: 40 дБ
Динамикалық микрофон	60 дБ
+4 DBU үшін енгізу деңгейі	-36 DBU (конденсатор)
	-56 dbu (динамикалық)
	-36 DBU (максимум)
Кіріспе	40 __
Phantom Power	48 v
Жиілікті жауап	20 Гц-ке дейін 20 кГц (± 0,5 дБ)
Thd + n	<0,1%
Шу +4 DBU	<-70 дБ
CMRR	> 70 дБ (50 Гц-ден 120 Гц-ге дейін)
Айлақ	<70 дБ (20 Гц-ке дейін 20 кГц)
Желілік кіріс
КІРІС	7 ПИН-кодты үгітілген евро терминалы
+4 DBU үшін енгізу деңгейі	+4 DBU (теңгерімді); -10 DBV (теңгерілмеген)
Кіріспе	> 40 _
Жиілікті жауап	20 Гц-ке дейін 20 кГц (± 0,5 дБ)
Thd + n	<0,1%
Шу +4 DBU	<-75 дБ
CMRR	> 60 дБ (50 Гц-ден 120 Гц-ге дейін)
Айлақ	<75 дБ (1 кГц, кез-келген микрофонға кез келген жол),
Айлақ	<70 дБ (20 Гц-ке дейін 20 кГц)
Бас бөлмесі +4 ДБУ-дан жоғары	> 18 дБ
Данте арнасы
Таратқыштар / қабылдағыштар	2/2
Беріліс бағамы	100 мбит / с
Дролаю	16/24/32 бит
Іріктеу жылдамдығы	44.1 кГц, 48 кГц.
Dante интерфейсі	Rj45 джек
Қуат қосылымдары	2 евро терминалы, қуат ұясы
Қуат талаптары	24 VDC @ 180 MA PLUS қосылған Phantom жүктемелер немесе POE
Өлшемдер	143 мм (W) × 45 мм (H) × 93mm (D)
Салмақ	0,7 кг

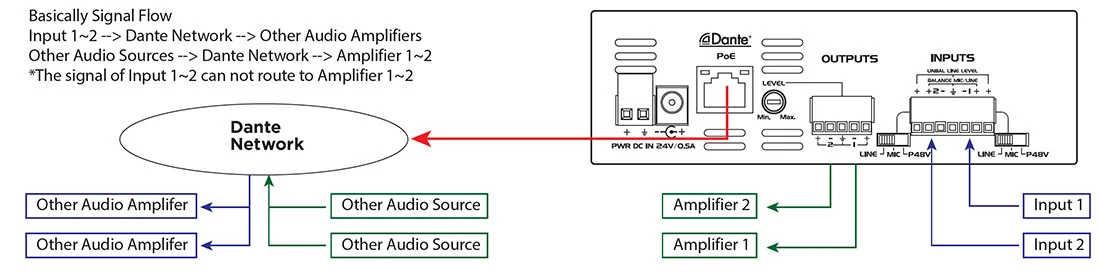

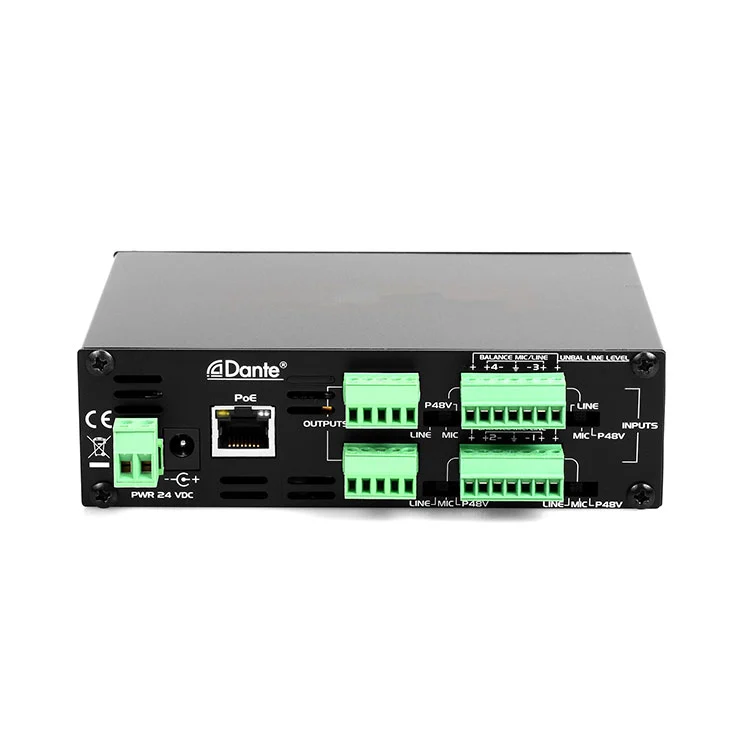

Өнімге қосылу

4 Mic And Line Inputs Dante Interface

1. Жол көлемі:Шығу деңгейіне бақылауды алыңыз.

2. Евро терминал кірісі:Данте желісіне дыбыстық сигналды алыңыз.

3. RJ-45 порты:Dante желісіне қосылу үшін CAT5 кабелін пайдалану.

Ескерту:Ethernet қосқышы Pole қуат көзі болуы керек.

4. Синхрондадты синхрондау:Данте желісінің күйін көрсетеді.

Өнімді қолдану

Dante интерфейсі 4 микро және жол кірісі - бұл 4 микрофон / желілік кірістерді қолдайтын Dante Network Protocol негізіндегі кәсіби аудио интерфейсі. Оның негізгі артықшылығы - IP желілері арқылы жоғары сапалы, төмен дыбыстық сигналдарды жіберу, ол икемді сымдарды, қашықтан таратуды немесе көп арналы аудио интевингті қажет ететін сценарийлерге, қашықтықтан таратуға немесе ROMED SOUND, ROIND / Ағындық өндіріс, конференциялар, білім беру жүйесі қолайлы және т.б.
