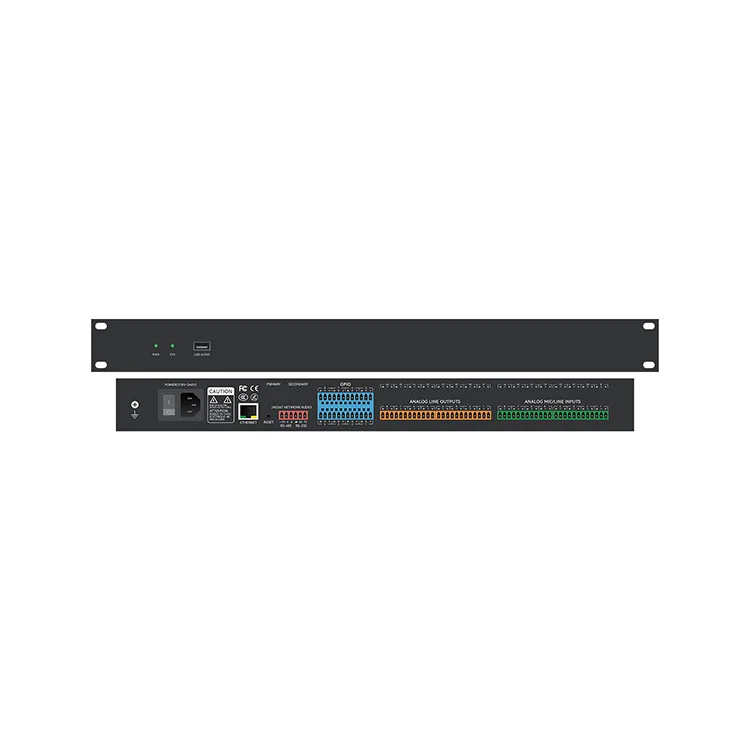

MU-0808 8×8 сандық аудио матрицасы

FHBAVTEC MU-0808 8×8 сандық аудио матрицасы – кәсіпқой AV орталарында күрделі сигналды бағыттауға, дәл араластыруға және кеңейтілген динамикалық өңдеуге арналған кәсіпорын деңгейіндегі 8×8 сандық аудио матрицалық процессор. 450 МГц SIMD жиілігінде жұмыс істейтін салалық стандартты ADI SHARC 21489 DSP қозғалтқышымен жұмыс істейтін MU‑0808 корпоративтік кеңес бөлмелерінде, жоғары оқу орындарының аудиторияларында, мемлекеттік мекемелерде және көп функциялы іс-шаралар кеңістігінде өте төмен кідіріспен дыбысты орындау мен таза дыбыс дәлдігін қамтамасыз етеді.

Шағын 1U тірекке орнатылатын болат шассимен қоршалған MU‑0808 негізгі аудио DSP алгоритмдерін біріктіреді, соның ішінде акустикалық жаңғырықты болдырмау (AEC), адаптивті кері байланысты басу (AFC), белсенді шуды бақылау (ANC), пайданы бөлісу, автоматты түрде араласу, E-Mixra, DSP-ны қосу. Матрицалық бағыттау. Ethernet (TCP/IP), RS232, RS485 және теңшелетін GPIO логикалық порттарын қамтитын көп протоколды басқару интерфейстері бар MU‑0808 заманауи AV жүйелері үшін үздіксіз интеграция мүмкіндігін қамтамасыз етеді.

Негізгі мүмкіндіктер

• 8 аналогтық кіріс және 8 аналогтық шығыс:Жеке күшейту бақылауы бар желілік/микрофон сигналдарын қолдайтын теңдестірілген Phoenix блок терминал қосқыштары.

•ADI SHARC 21489 DSP архитектурасы:Нақты уақыттағы қарқынды дыбыс алгоритмдерін өңдейтін жоғары өнімді 450 МГц SIMD қалқымалы нүктелі процессор.

•Pro-Audio ажыратымдылығы:Мөлдір дыбысты түрлендіру және динамикалық диапазонды қамтамасыз ететін 24-бит / 48 кГц сандық таңдау жылдамдығы.

• Акустикалық жаңғырықты жою (AEC):Аппараттық жеделдетілген AEC алгоритмі қашықтағы бейне конференциялар кезінде акустикалық кері байланыс пен алыстағы дауыс жаңғырығын жояды.

• Кері байланысты автоматты басқару (AFC):Динамикалық ойық сүзгілеу алгоритмі нақты уақытта акустикалық кері байланысты (айлауды) анықтайды және басады.

• Белсенді шуды басқару (ANC) және автоматты араластыру:Фондық шуды азайту мультимикрофонды басқару үшін пайданы бөлісетін автоматты араластырумен жұптастырылған.

• Кешенді EQ және динамика:Көп жолақты Параметрлік EQ (PEQ), Графикалық EQ, Жоғары өту/Төмен өту сүзгілері, Кеңейткіш, Компрессор, Шектеу және динамикалық шу қақпасы.

• Матрицалық бағыттау және арнаның кешігуі:Әр арна үшін 1200 мс дейін реттелетін кідіріспен 8×8 кросс-нүктелер бойынша ерікті сигнал тағайындау және араластыру.

• USB аудио класс интерфейсі:Жұмсақ кодектер платформаларымен (Zoom, Microsoft Teams, Webex) үздіксіз интеграцияға арналған драйверсіз 1-in/1-out USB аудио интерфейсі.

• Конфигурацияланатын GPIO интеграциясы:Коммутатор логикасы, көріністі еске түсіру және төтенше дыбысты өшіру үшін 8 бағдарламаланатын жалпы мақсаттағы кіріс/шығыс порттары.

• Икемді жүйені басқару:Үшінші тараптың басқару жүйелеріне және камераны бақылауды автоматтандыруға арналған Ethernet, RS232 және RS485 арқылы екі бағытты пәрменді қолдау.

• 1U сөре корпусы:Тіректерді біркелкі орналастыруға арналған стандартты 19 дюймдік 1U тірекке орнатылатын дизайн.

DSP негізгі өңдеуі

MU-0808 8×8 сандық аудио матрицасы жүйелік интеграторларға белгілі бір орынның акустикалық талаптарына сәйкес сигнал өңдеу тізбектерін теңшеуге мүмкіндік беретін интуитивті және икемді DSP матрицалық архитектурасын қамтамасыз етеді:

• AEC (Acoustic Echo Cancellation): Толық дуплексті интерактивті конференциялар үшін оңтайландырылған жоғары тиімді жаңғырықты жою, ең алыс динамиктің кері байланысын болдырмайды.

• AFC (Adaptive Feedback Supression): нақты уақыттағы кері байланысты анықтау және кері байланысқа дейін жүйенің максималды пайдасын сақтау үшін адаптивті ойық жиілігін сүзу.

• Автоматты араластырғыш (Gain-Sharing Algorithm): Жүйенің тұрақты өсуін және сөйлеудің түсініктілігін сақтау үшін бірнеше белсенді микрофон арналары бойынша күшейтуді автоматты түрде теңестіреді.

• Equalization Suite: динамикті дәл баптау және бөлмені түзету үшін тәуелсіз көп жолақты PEQ, графикалық EQ, жоғары өту, төмен өту және толық өту сүзгілері.

• Dynamics Suite: кіріс/шығыс кеңейткіштері, компрессорлар, шектегіштер, динамикалық диапазон контроллері және жоғарғы бөлмені басқаруға арналған шу қақпалары.

• Матрицаны бағыттау және туралау: фазалық басқарумен, күшейту тримімен және әр шығыс жолына 1200 мс дейінгі сандық кідіріспен туралаумен айқас нүкте тағайындау.

Басқару және жүйені біріктіру

MU-0808 8×8 сандық аудио матрицасы кәсіби AV жүйесінің конструкциялары үшін әзірленген сенімді қосылым және басқару опцияларын ұсынады:

• Компьютерді басқару бағдарламалық құралы: арнайы Windows GUI бағдарламалық құралы DSP тізбектерінің, маршруттау матрицаларының, EQ жауап қисықтарының және TCP/IP арқылы GPIO салыстыруларының нақты уақыттағы көрнекі конфигурациясына мүмкіндік береді.

• Орталықтандырылған автоматтандыру: Crestron, AMX, Extron және басқа басқару процессорларымен біріктіру үшін RS232/RS485 арқылы ашық сериялық протокол.

• Камераны бақылау интеграциясы: микрофон қақпасының белсенді әрекетіне негізделген PTZ камерасының алдын ала орнатуларын іске қосу үшін тікелей сериялық пәрмен шығысы.

• GPIO логикалық басқару: сыртқы контактілерді жабу, физикалық дыбыс потенциометрлері, жарық диодты индикаторлар немесе өрт дабылының төтенше жағдайын қайта анықтау үшін конфигурацияланатын 8 көп функциялы логикалық порт.

Мақсатты қолданбалар

• Корпоративтік кеңес бөлмелері және конференц-орталықтар: жоғары ажыратымдылықтағы сөйлеуді күшейту және жаңғырықсыз бейне конференция.

• Жоғары білім және дәріс залдары: мультимикрофонды автоматты араластыру, камераны бақылау триггері және бөлме матрицасын тарату.

• Үкімет және басқару орталықтары: физикалық GPIO төтенше жағдайды қайта анықтау арқылы жоғары сенімді дыбысты өңдеу.

• Көп функциялы аудиториялар мен іс-шаралар кеңістігі: дыбысты динамикалық тарату және аймақты кідіртуді туралау.

• Коммерциялық AV жүйелері: көп аймақтық фондық музыканы тарату және пейджинг матрицалық жүйелері.

Техникалық сипаттамалар

Жиі қойылатын сұрақтар

1-сұрақ: FHBAVTEC MU‑0808 Zoom немесе Microsoft Teams сияқты жұмсақ кодек бейнеконференция платформалары үшін жаңғырықты жоюды қолдай ма?

Жауап: Иә. MU-0808 8×8 сандық дыбыс матрицасында арнайы аппараттық құралға негізделген акустикалық жаңғырықты болдырмау (AEC) және біріктірілген 1-in/1-out USB аудио интерфейсі бар. MU‑0808 құрылғысын конференц-залдың компьютеріне USB арқылы қосу арқылы процессор өңделген, жаңғырықсыз микрофон сигналдарын тікелей Zoom, Microsoft Teams немесе Webex қызметтеріне жеткізеді, сонымен бірге алыстағы сөйлеу жаңғырығы мен жергілікті акустикалық айқайды болдырмайды.

2-сұрақ: MU‑0808 қалай конфигурацияланған және оны үшінші тараптың AV басқару жүйелерімен біріктіруге болады ма?

Жауап: MU‑0808 Ethernet (TCP/IP) арқылы Windows компьютерін басқару бағдарламалық құралы арқылы конфигурацияланады, ол сигналды бағыттау, EQ реттеу, динамикалық өңдеу және көріністі алдын ала орнатуды басқару үшін көрнекі интерфейсті қамтамасыз етеді. Үшінші тарапты біріктіру үшін құрылғыда Crestron, Extron, AMX немесе PTZ камера бақылау контроллері арқылы толық басқаруға мүмкіндік беретін ашық RS232 және RS485 басқару протоколдары бар.

3-сұрақ: 8 конфигурацияланатын GPIO порттарына қандай функцияларды тағайындауға болады?

Жауап: 8 GPIO логикалық порттарын сандық кірістер немесе шығыстар ретінде дербес бағдарламалауға болады. Жалпы пайдалану жағдайлары көріністі алдын ала орнату үшін физикалық түймелерді қосу, жарық диодты күй индикаторларымен өзара әрекеттесу, өрт дабылының контактілерін жабу арқылы апаттық жүйенің дыбысын өшіруді қосу немесе қабырғаға орнатылған аймақтың дыбыс деңгейін бақылау үшін аналогтық потенциометрлерді қосуды қамтиды.

4-сұрақ: MU‑0808 конденсатор микрофондары үшін фантомдық қуатты қамтамасыз ете ме және күшейту қалай реттеледі?

Жауап: Иә. Барлық 8 аналогтық кірісте басқару бағдарламалық құралы арқылы конфигурацияланатын жеке ауыстырылатын +48 В фантомдық қуат бар, бұл оны кәсіби конденсатормен және шекаралық микрофондармен толық үйлесімді етеді. Әр түрлі микрофон мен желі деңгейіндегі көздерді орналастыру үшін кіріс алдын ала күшейткіш күшейткіш бағдарламалық құралда 0-ден +48 дБу аралығында реттеледі.
